地理信息：没有CAD的年代，施工图是怎么画出来的？

@建筑评话：没电脑的时代，大到城市布局，小到”一砖一瓦”，都是一笔笔画出来的，mirror主要靠半透明的绘图纸”拓蓝”，创意和经验以及画图的”手上功夫”都是吃饭的本钱，当年最废不仅是眼睛，颈椎和衣服袖子也是伤害最大的地方。改图很难的事情，因为意味着整张图可能因为一小块白画了。

@F伯爵：上学时，有位老师曾和我们说以前判断你是不是设计师，得看你肚子上有没有一道印儿……

@Alex_Lau15：如果今天的甲方回到过去的手绘时代，不是他死就是你亡。

绘图是建筑狮的基本功之一，整个建筑生涯都离不开的手艺，那么，在没有CAD的年代，施工图又是怎么画出来的呢？

PART A

没有cad年代的工作室

PART B

没有cad年代的图纸

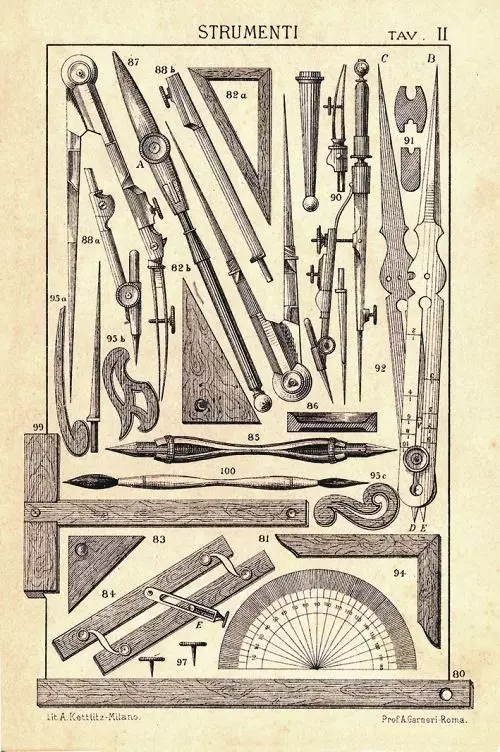

▼ 作图工具

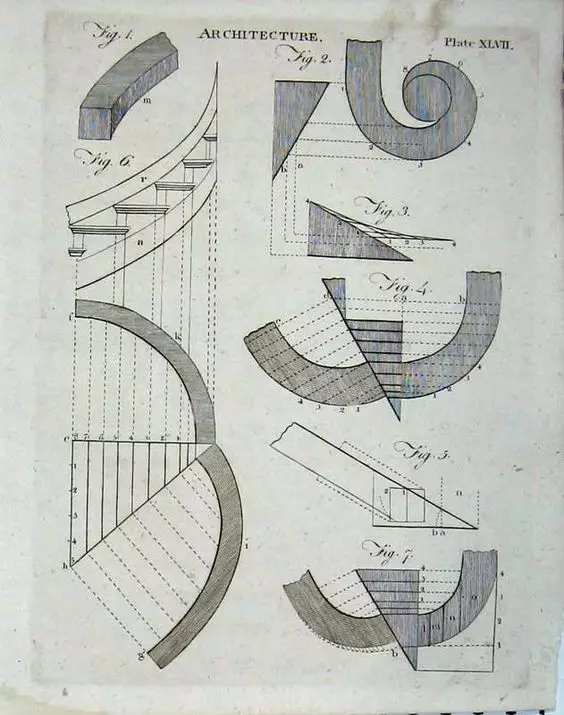

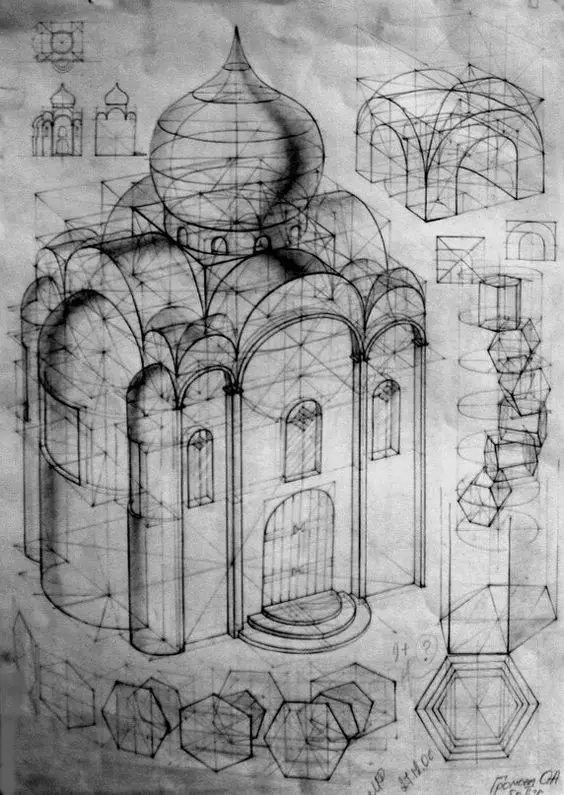

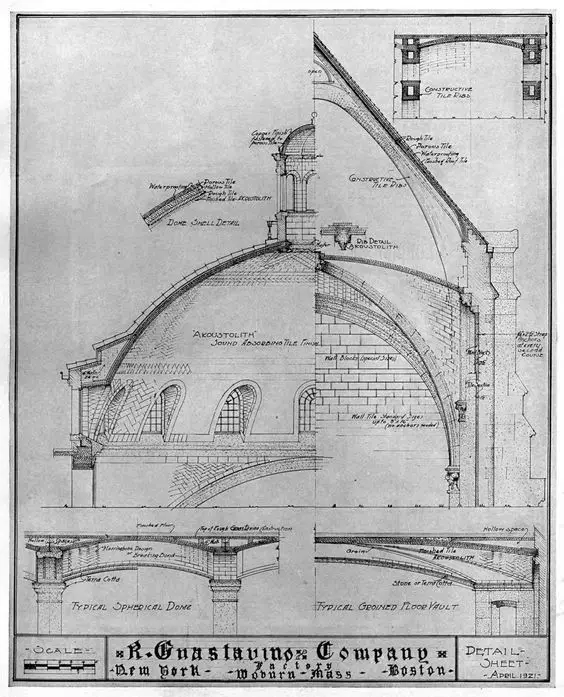

▼ 画法几何的迷人

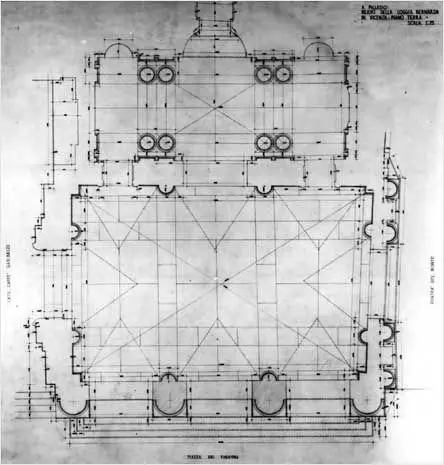

▼ 性感的平面

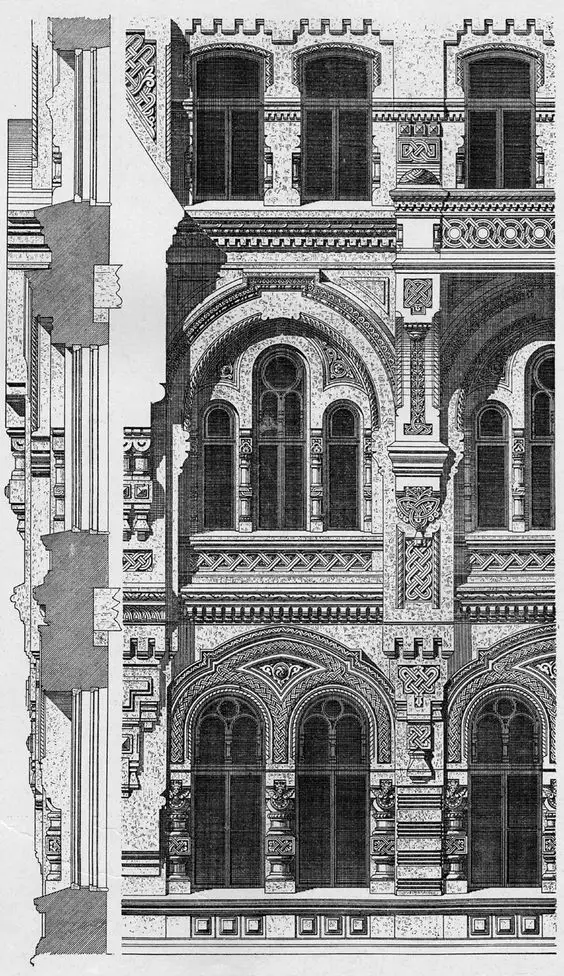

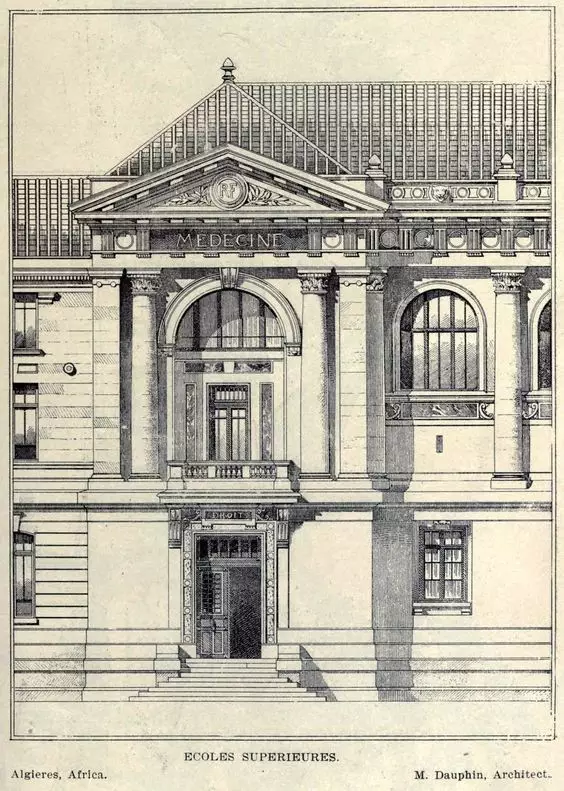

▼ 立面

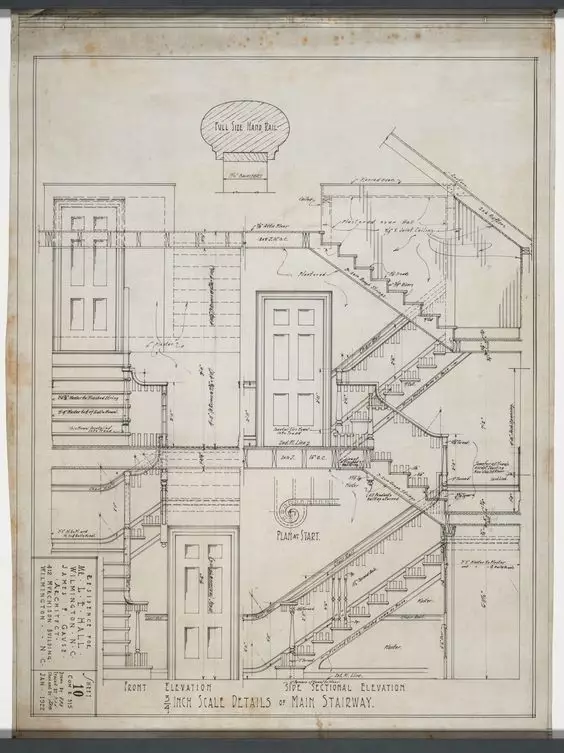

▼ 楼梯大样

▼ 欣赏N年前的图框

著名作家遇过曾经说道：建筑是石头的交响曲。那么乐谱则是这些精致的施工图了！

工艺之美美得让人惊心动魄，没有CAD的年代，工程人则更彰显其“工匠精神”
